Грязевики вертикальные, горизонтальные

«Завод сварных деталей трубопроводов» предлагает своим клиентам высокоэффективные фильтрующие изделия для систем водоснабжения и отопления.

Грязевые фильтры могут быть представлены в следующих вариантах в зависимости от способа монтажа, вида крепления и конструкции:
Горизонтальное.
Вертикальное.
С фланцевым соединением.
С резьбовым соединением.
Абонентское.

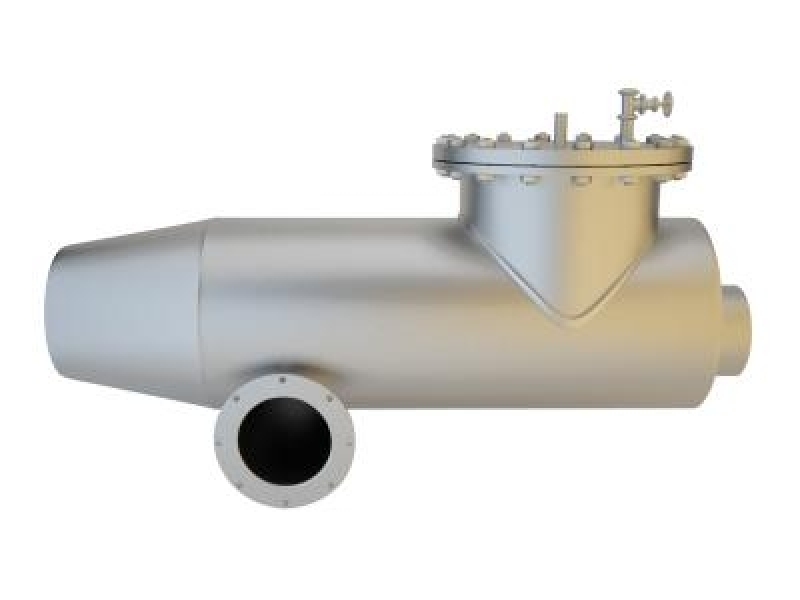

Грязевик горизонтальный (ГГ) приварный выпускается по серии ТС-565 и ТС-566.

Данный фильтр устанавливается в котельных, на элеваторных узлах, ТЭЦ и предназначен для механического улавливания и отсеивания из воды крупных и средних загрязняющих ее элементов, таких частицы песка, окалина, металлические стружки, опилки и пр., на горизонтальных участках трубопровода.

Грязевик горизонтальный изготавливается из стали и представляет собой узел расширения трубопровода в виде герметически закрытого бака, изменяющего направления и скорость потока воды. Вследствие резкого изменения (уменьшения) скорости воды, взвешенные крупные частицы воды оседают на дно, где расположена накопительная камера с нержавеющей фильтровальной сеткой. В случае нарастания гидравлического сопротивления в горизонтальном грязовике, необходимо периодически прочищать шламовую камеру от скопившейся грязи.

Максимальная рабочая температура среды в грязовике не должна превышать +200оС при температуре окружающей среды от -20оС до +60оС.

Грязевик горизонтальный монтируется на трудопровод путем приварки.

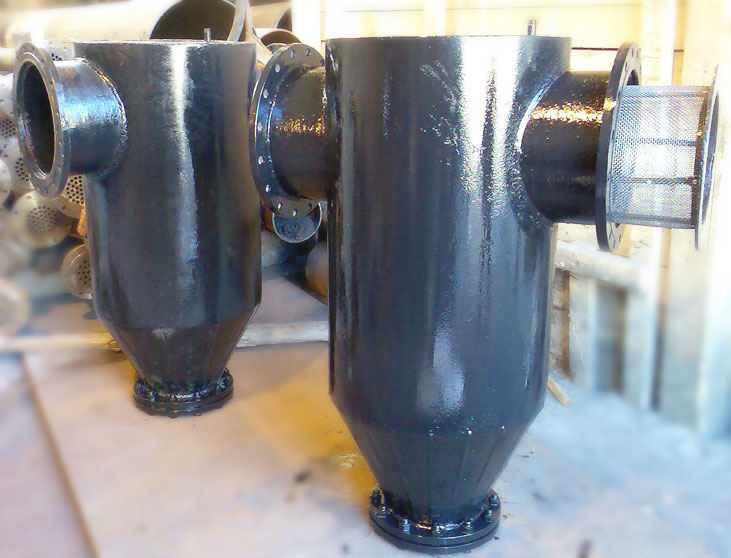

Грязевик вертикальный (ГВ) изготавливается по сериям ТС -567, ТС-568.

Вертикальный грязевик устанавливается на участке трубопровода при входе в систему и используется для очистки воды от взвешенных частиц грязи и других примесей в системах водяного отопления с температурой теплоносителя до 423 °К (150 °С) и рабочим давлением до 1,0 МПа (10 кгс/см2).

Фильтрующим элементом в грязевике выступает сетка из нержавеющей стали, установленная внутри изделия. Максимальная рабочая температура среды в грязовике не должна превышать +200оС при температуре окружающей среды от -20оС до +60оС.

Монтаж ГВ в трубопровод осуществляется путем сварки.

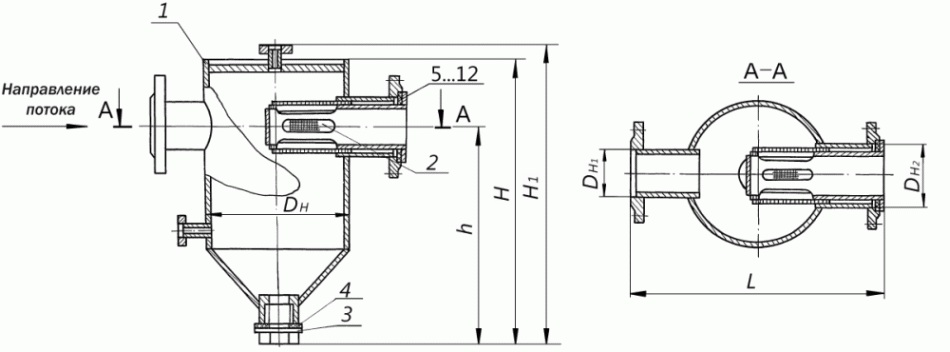

Грязевик тепловых пунктов ГТП

Грязевики тепловых пунктов (ГТП) выпускаются по серии ТС-569.

Грязевики абонентские тепловых пунктов применяются в котельных, системах холодного и горячего водоснабжения, отопления, узлах ввода зданий, а также узлах учета (тепловые, водомерные и элеваторные УТЭ).

Основная функция ГТП – предварительная грубая очистка воды от взвешенных частиц и механических примесей.

Грязевик тепловых пунктов ТС -569 является вертикальным грязевиком и соответственно монтируется на трубопроводе в вертикальном положении. Главным отличием грязевика данной серии в том, что диаметр патрубка выхода больше на один типоразмер патрубка входа воды. Это обусловлено наличием сетки, размещенной при выходе воды из грязевика ТС-569 и способствует компенсации потери напора воды при прохождении через сетку. Так же к отличительным особенностям серии ТС-569 можно отнести более вместительный корпус для накопления отфильтрованных твердых частиц, который в свою очередь можно полностью извлечь, отсоединив патрубок входа.

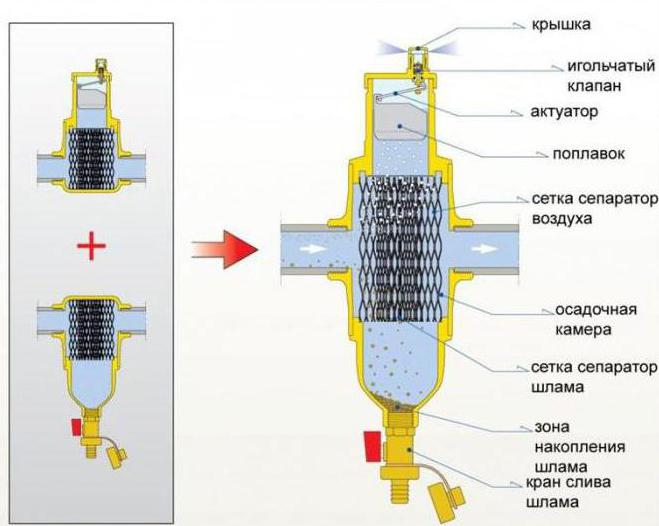

Особенности конструкции и принцип работы грязевиков

Грязевики для систем отопления представляют собой узел расширения трубопровода, изменяющего скорость и направление поступающей воды с последующей ее фильтрацией специальной сеткой. Под сеткой осуществляется отсечение, выпадение в осадок и последующее накопление средних и крупных взвешенных частиц в нижней части его корпуса.

В связи с тем что грязевики для систем отопления не влияют на давление, допускается их использование на линии всасывания насосного оборудования большой мощности. В данном случае магнит внешне представляет собой тонкий цилиндр диаметром примерно 40 мм.

Монтаж грязевика необходимо осуществлять таким образом, чтобы обеспечивался свободный доступ для периодического осмотра и очистки. Наиболее часто их устанавливают на вводах в здание и узлах управления ТП.

Условия для нормальной работы

Основным условием для нормального функционирования фильтра для очистки воды отопления является постепенное нарастание в нем гидравлического сопротивления по показателям приборов, находящихся до и после данного оборудования.

Эксплуатация грязевиков должна выполняться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды».

Магнитный грязевик (МГ)

Грязевик магнитный несомненно относится к наиболее продвинутым в техническом плане и эффективным фильтрам воды. Данный вид грязевика системы отопления включает в себя сетку грубой первичной очистки и магнит. Воздействие магнитного поля способствует притягиванию даже мельчайших частиц металлических включений, что способствует более качественной очистке воды.

Преимущественное отличие магнитного грязевика от его сетчатого аналога в том, что он не замедляет водный поток и не оказывает воздействие на параметры давления в трубах.

Итак, преимущества использования грязевиков системы отопления очевидна, это:
-простота конструкции устройства, его монтажа и эксплуатации
-увеличение КПД отопительной системы
-увеличение срока эксплуатации системы
-уменьшение вероятности аварийных ситуаций
-минимальная потеря напора при постоянном гидравлическом сопротивлении.
-низкая и доступная стоимость



Производство нашей компании заточено под изготовление сварных деталей трубопроводов состоящих из корпусов, штуцеров, секторов, полусекторов, конусов и обечаек. Конструкция грязевиков в большей части и состоит из вышеперечисленных деталей. Сварка производится сварщиками аттестованными на сварку изделий работающих при высокой температуре, агрессивнйо среде и высоком давлении.
