Циклоны

Циклоны ЦН, ЦОЛ, ЦОК, СИОТ, УЦ - наиболее распространенные пылеулавливающие агрегаты, предназначенные для очистки газов и воздуха от пыли при определенных технологических процессах.

Назначение циклонов ЦН, ЦОЛ, ЦОК, СИОТ, УЦ

Циклоны пылеуловители ЦН, ЦОЛ, ЦОК, СИОТ, УЦ предназначены для улавливания сухой, неслипающейся, неволокнистой пыли из воздуха и газов на предприятиях нефтяной, химической, деревообрабатывающей, в крахмало-паточной промышленности, черной и цветной металлургии, в энергетике, при производстве строительных материалов, на сахарных заводах и др.

При минимальных эксплуатационных расходах и капитальных затратах циклоны ЦН, ЦОЛ, ЦОК, СИОТ, УЦ обеспечат высокоэффективную очистку газов и воздуха – до 95%, от пыли размером частиц более 10 мкм.

Циклоны пылеуловители ЦН, ЦОЛ, ЦОК, СИОТ, УЦ благодаря своей несложной конструкции, являются устройствами с высокой степенью надежности и эффективности. Данный агрегат работает по принципу центробежной сепарации частиц из газовой среды.

Циклоны ЦН, ЦОЛ, ЦОК, СИОТ, УЦ рекомендовано использовать для предварительной очистки газов и устанавливать перед высокоэффективными пылеулавливающими агрегатами (например, фильтрами и электрофильтрами).

Циклоны изготовляют в климатических исполнениях: У1-4 и УХЛ4 по ГОСТ 15150-69.

Выбор циклона

Циклоны подбирают исходя из следующих критериев:
- объем воздуха, требуемого для аспирации;
- размер частиц продукта;
- требуемая степень очистки;
- условие для выгрузки осажденного продукта.

Преимущества использования циклонов это:

- простота в устройстве и эксплуатации, т.к. ввиду отсутствия движущихся частей и сложного технического оборудования, обслуживание агрегата заключается только в своевременном опорожнении бункера;
- использование циклонов целесообразно при большом объеме образующихся отходов;
- высокая эффективность очистки воздуха в помещениях;
- экономия энергии на подогрев наружного воздуха;
- вывод отходов в бункер-накопитель (пыли, стружки и др.);
- надежность, высокая производительность и эффективность: В ряде случаев, эффективность применения циклонов является достаточной для для выброса газов или воздуха в атмосферу.

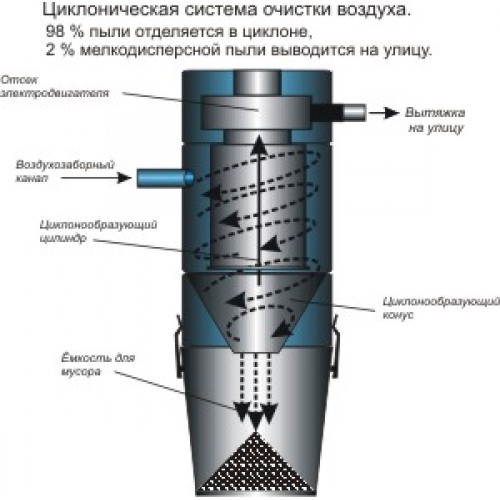

Конструкция циклона

Циклоны пылеуловители ЦН, ЦОЛ, ЦОК, СИОТ, УЦ имею не сложную конструкцию из корпуса, выхлопной трубы и бункера для накопления отходов. Газ поступает в верхнюю часть корпуса через входной патрубок, приваренный к корпусу тангенциально. При движении газа между корпусом и выходной трубой возникает центробежная сила, под воздействием которой происходит улавливание взвешенных частиц.

 Уловленная пыль ссыпается в бункер, а очищенный газ выбрасывается через выхлопную трубу.
